超快激光具有能量密度高，方向性強，相干性高等特點，飛秒激光微納加工在復雜的三維微納功能器件的加工領域具有獨特的優勢。目前傳統的激光微納加工技術均為逐點掃描的加工方式，加工效率無法滿足實際生產的高效率需求。基于空間光調制器的計算全息技術可以實現靈活可控的光場分布，飛秒激光可以被精確的調制成預設的多焦點圖案陣列，從而實現高效的并行加工，可以大大的提高加工效率。同時利用空間光調制器可以方便的生成貝塞爾光束，可以實現微環形結構的單次曝光式加工。

空間光調制器(SLM)是一種將信息加載于一維或兩維的光學數據場上，以便有效的利用光的固有速度、并行性和互連能力的器件。可改變空間上光分布的振幅或強度、相位、偏振態以及波長，或者把非相干光轉化成相干光。將SLM同超快激光微納加工技術結合起來，發揮二者的優勢，可大大提高激光微納加工的效率和靈活性。如：利用SLM生產多焦點的陣列（e.g. 30x30）, 從1個點變成900個點，加工效率提高900倍。同時通過控制各個點的位置，可以實現不同線寬不同焦深的控制。SLM還可以通過加載計算全息圖，可實現圖案結構的一次性曝光加工。

SLM除了可以調整激光生成二維多焦點配合移動臺或振鏡進行逐層掃描來實現三維加工外，SLM還可將飛秒激光調制成空間特定分布的點陣、線型光場、面型光場、實現以點、線、面為基本加工單元的高效加工。除二維光場分布外，SLM可以進行三維光場調制。

超快激光微納加工對空間光調制器的要求

1.SLM的損傷閾值

因為SLM將入射照明分為多個焦點。隨著焦點數量的增加，每個焦點的功率下降。為了增加焦點的數量，同時保持每個焦點的功率滿足微納加工的要求，SLM的損傷閾值得至關重要。多個因素影響SLM的損傷閾值。：1、增加SLM的通光尺寸允許照明分布在更大的區域；2、SLM的電極涂層可以優化以限制吸收，提高反射率；3、主動和被動冷卻系統可以用于緩解熱效應，保證相位調制量的穩定性。

美國Meadowlark Optics公司的1920x1152（P1920）系列空間光調制器的損傷閾值可達200W/cm2，配備水冷模塊，保證液晶的溫度恒定，相位調制深度恒定。

2. SLM的響應時間（刷新速度）

液晶響應時間取決于多個因素，包括液晶層的厚度，其被優化后在最長工作波長處提供一個相位行程波，驅動器的電壓和液晶材料特性。 對于光遺傳學，大多數研究人員將SLM與雙光子、三光子顯微鏡結合，并且工作在900 nm至1300 nm的波長范圍內。美國Meadowlark Optics公司是提供高速SLM的供應商，HSP1920-1064-HSP8型液晶空間光調制器在1064 nm，能夠達到300 Hz的液晶響應速度(從0 - 2pi轉換)和845Hz的幀頻（灰度圖片同電腦傳輸到SLM速度）。

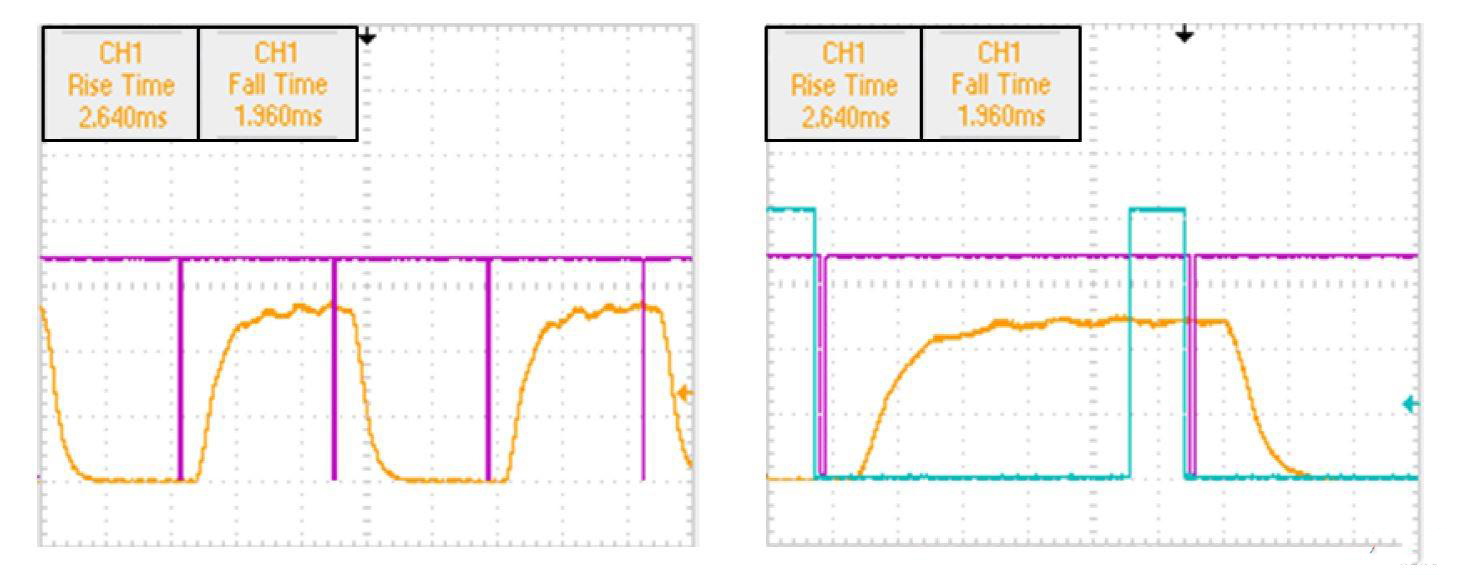

在1064 nm處，液晶從10%到90%范圍內上升和下降時間小于3 ms。將焦點通過觸發打開和觸發關閉進行檢測。 （左）由軟件定時驅動的液晶開關。 焦點被打開和關閉探測器（顯示為黃色）。 當SLM上的圖像發生變化時，硬件會產生一個輸出脈沖（以紫色顯示），表示新圖像將在1.18 ms內開始在SLM上加載。 （右）由外部硬件觸發驅動的液晶開關。 當外部觸發器的下降沿到達（以藍色顯示）時，硬件將啟動SLM上的圖像更新。 產生輸出脈沖以確認接收到觸發（以紫色顯示）。 在產生輸出脈沖后的1.18面試內，圖像將在SLM上更新（以黃色顯示，焦點移入和移出檢測器）。

3. 相位穩定性

為了確保各焦點在超快激光微納加工分配時的一致性，SLM的時間特性變得重要。 Meadowlark Optics公司的SLM使用兩種策略來最大化相位穩定性。第一種策略是使用直接模擬尋址，而不是模擬使用二進制尋址與時序抖動相結合的模擬調制。第二種策略是使用能夠以844Hz的速率刷新的定制背板。高速背板刷新對于減輕像素電容的電壓損失是必要的。如果背板刷新較慢，則像素處的電壓下降使液晶分子松弛，從而改變LC的折射率。如果背板電壓的刷新速度明顯快于LC弛豫時間，那么SLM將具有較高的相位穩定性。

通過向SLM寫入重復相位斜坡并測量一階強度來量化相穩定性。 LC分子松弛的不穩定性會導致一階焦點的強度隨時間而變化。相穩定性被定義為峰到一階焦點強度的峰值與平均焦點強度的比值。對于需要更高相位穩定性和高分辨率的研究，標準的1920 x 1152像素SLM可提供低至0.20％的相位紋波。

4. 波前質量（波前畸變）

單光子激發相比，雙光子激發具有更好的限制，因為由兩個光子同時激發的可能性與光強度的平方成正比。因此，雙光子激發以焦點距離的四次冪衰減。然而，這種低激發的可能性使得操作模式對改變焦點的PSF的像差敏感。為了確保在大體積上的一致激發，校正顯微鏡中SLM和其余光學元件的像差是很重要的。

許多用于表征和校正像差的算法都基于Zernike多項式。然而，對圓形孔徑的依賴不適用于描述正方形或矩形陣列的像差。已經開發了基于SLM的干涉子孔徑的替代策略，以確保SLM的有效區域上的像差可以被校正到λ/ 40或更好。

5. 計算全息算法優化

美國Meadowlark Optics公司與美國霍華德休斯敦學院的研究人員合作開發了新的計算全息優化算法，并且嵌入到SLM的控制軟件中，客戶可以正確、靈活的更方便的產生想要的光斑模式。同時用戶可根據自己的需求控制每個焦點的光強。
