Sill S6EXZ9313-681/684 是專為紅外激光設計的 1-3倍連續可調擴束鏡，采用特殊鍍膜工藝，無毒性、無放射性，透射率 >97%，支持 500W 高功率操作。通光孔徑 ?28.5/45.0 mm，通過±3mm機械位移實現發散度精確調節，指向穩定性 <1 mrad。兩款分別優化于 10.6μm（金屬加工）和 9.3μm（聚合物處理）波長，背反射距離略有差異（正向0mm/反向123.8或122.3mm）。重僅 1.4kg，RoHS認證，適用于工業激光切割/雕刻系統，但不兼容潔凈環境。
我們一站式供應各種類型的擴束鏡，激光擴束鏡，變倍擴束鏡，可調擴束鏡，電動擴束鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
Sill 推出的兩款變焦擴束鏡 S6EXZ9313-684 和 S6EXZ9313-681，分別適用于波長為 9.3μm 和 10.6μm的CO2激光器，作為目錄產品。
兩個擴束鏡均可在 1 倍至 3 倍的擴束范圍內手動調節。所有放大級別均可手動設置。與所有Sill光束擴展鏡一樣，發散度可以調整（也可以手動調整）。
兩種變焦擴束鏡均僅包含由高性能硒化鋅制成的透鏡。采用殊鍍膜工藝，鏡片無毒，無放射性，該材料的特點是對該光譜具有非常高的透射率和低的吸收率。最先進的涂層和特殊的光學設計以及極少量的獨立鏡片可實現非常高的鏡頭整體透射率。S6EXZ9313-684和 S6EXZ9313-681 因其材料和光學設計而適合使用高功率激光器。自由入口孔徑為 28.5mm（機械限制），最大可擴大至 45mm。
兩款擴束鏡的區別在于對9.3μm（S6EXZ9313-584）和10.6μm（S6EXZ9313-581）不同波長的校正。這是常見 CO2 激光器最常見的兩種波長。
| 型號 | S6EXZ9313-681(10.6μm) | S6EXZ9313-684(9.3μm) |
| 設計波長 | 10600 nm | 9300 nm |
| 放大倍率 | 1.0 - 3.0 連續可調 | 1.0 - 3.0 連續可調 |
| 通光孔徑(輸入/輸出) | ?28.5 mm / ?45.0 mm | ?28.5 mm / ?45.0 mm |
| 最大輸入光束 | ?16.7 mm (1x) → ?8.9 mm (3x) | ?16.7 mm (1x) → ?8.9 mm (3x) |
| 發散度調節 | ±3 mm 線性位移 | ±3 mm 線性位移 |
| 透鏡數量/材質 | 3片 / ZnSe | 3片 / ZnSe |
| 損傷閾值 | 最大功率 500 W | 最大功率 500 W |
| 指向穩定性 | <1 mrad | <1 mrad |
| 安裝螺紋 | M55×1 | M55×1 |
| 重量 | 1.4 kg | 1.4 kg |
| SP/USP兼容性 | 否 | 否 |
| RoHS認證 | 是 | 是 |
S6EXZ9313-681背反射位置

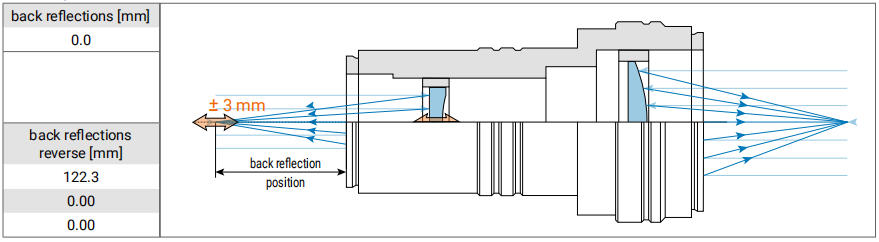

S6EXZ9313-684背反射位置
