在精密制造、半導體加工、醫療設備等尖端領域，紫外超短脈沖激光（尤其是飛秒級）因其“冷加工”特性、超高精度和極小熱影響區，正成為不可替代的工具。然而，駕馭這種“光之利刃”卻面臨一個基礎光學難題：如何讓如此短暫而強大的脈沖，精準地聚焦到每一個需要的位置？Sil Optics 最新推出的 S4LFT4015-075-FS 緊湊型色彩校正掃描透鏡，正是破解這一難題的利器，為高功率紫外飛秒激光應用開辟了新天地。

飛秒激光的“色彩煩惱”：源于物理定律的挑戰

為何傳統鏡頭難以應對飛秒激光？答案深藏在量子力學的基礎——海森堡不確定性原理之中。當激光脈沖被壓縮到飛秒（10^-15秒）級別，其時間上的極端“確定性”必然導致頻率（或波長）上的“不確定性”。這意味著，一臺標稱波長346nm的飛秒激光器，實際發射的并非單一純凈波長，而是覆蓋數納米范圍的光譜帶。

這種光譜展寬對聚焦光學系統提出了嚴苛要求。未經特殊設計的透鏡，對不同波長光線的折射率不同（即色差），會導致焦點位置隨波長飄移。在掃描應用中，激光束通過振鏡系統偏轉掃描整個工作區域時，位于掃描場邊緣的光斑會因色差而嚴重畸變——從理想的圓形拉長成橢圓形。這不僅降低加工精度，更直接影響切割邊緣質量、鉆孔圓度等核心工藝指標。在高功率紫外波段（如本透鏡適用的345.2nm - 346.8nm），這個問題尤為棘手，因為能承受高功率且適用于超短脈沖（USP）的材料和鍍膜本就稀缺。

緊湊設計中的色差校正革命

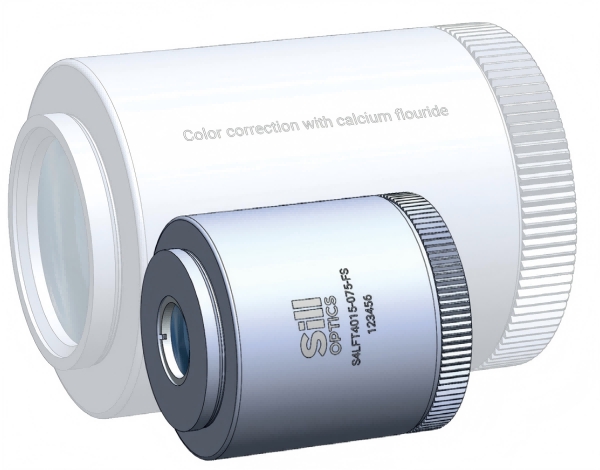

Sil Optics 的 S4LFT4015-075-FS 掃描透鏡的核心突破，在于其創新的光學設計，成功地在保持高功率耐受性和緊湊體積的同時，實現了對目標波長范圍（~346nm ±0.8nm）的卓越色彩校正。其技術亮點包括：

1、全熔融石英方案： 摒棄傳統色差校正中常用的多材料組合（如螢石），S4LFT4015-075-FS 創造性地僅使用熔融石英（Fused Silica）這一種材料。這不僅簡化了結構，更帶來了顯著優勢：

• 極致緊湊輕量化： 體積、重量和總光學長度大幅縮減。這對于空間受限的振鏡掃描系統集成至關重要。

• 更長工作距離： 工作距離（WD）高達137.7mm，為激光頭、保護窗或特殊加工環境（如真空腔、氣流）提供了更充裕的空間。

• 優異紫外透過率： 熔融石英在紫外波段擁有優異的透過特性，結合特殊鍍膜，實現了高達>91%的總透射率，最大化激光能量利用率。

• 高損傷閾值： 專為高功率設計，其鍍膜可承受1.0 J/cm2（1ns脈沖，50Hz）的激光能量密度，確保在苛刻的工業環境中穩定運行。

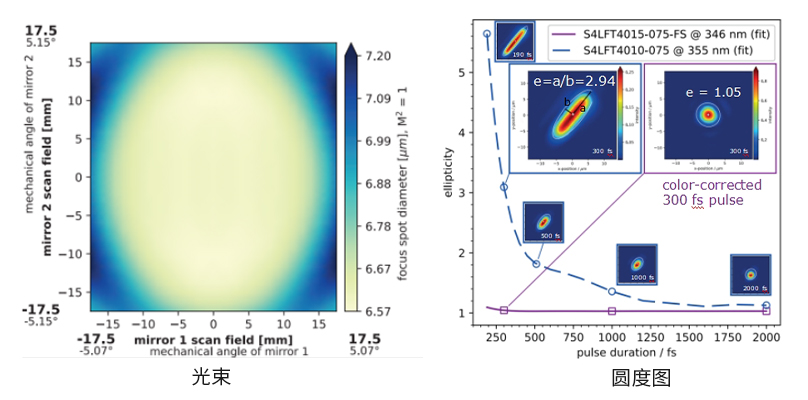

2、卓越的色差校正性能： 專為脈沖低至190fs的超短脈沖優化。在“圓度圖”直觀展示了其威力：在300fs脈沖下，掃描場角處的光斑圓度（e = a/b）接近完美（~1.05）。即使脈沖寬度展寬到500fs甚至1000fs，其光斑形狀控制依然遠優于未經校正的鏡頭（e可達2.94）。這意味著在整個35mm x 35mm的大掃描區域內，都能獲得近乎完美的圓形聚焦光斑，保障加工的一致性和邊緣質量。

3、優化的掃描性能：

• 有效焦距 (EFL)： 100.0mm。

• 大掃描范圍： 35mm x 35mm，滿足大面積精細加工需求。

• 低遠心誤差 (<1.4°): 確保光束在掃描過程中盡可能垂直入射工件表面，對于深孔鉆削、垂直切割等應用至關重要。

• 大通光孔徑： 最大入射光束直徑達?10.00mm，孔徑光闌?20.90mm，兼容主流高功率激光光束。

為工業高功率飛秒應用而生

S4LFT4015-075-FS 的設計目標明確指向工業級的高功率紫外飛秒激光應用：

• 精密微加工： 在OLED/微顯修復、光伏劃線、半導體材料改性等場景中，實現微米甚至亞微米級別的精細結構加工，同時避免熱損傷。

• 高質量切割與鉆孔： 在脆性材料（玻璃、藍寶石、陶瓷）和聚合物上實現高精度、無裂紋、錐度小的切割與鉆孔。

• 增材制造 (3D打印)： 用于雙光子聚合等前沿技術，制造高分辨率微納結構。

• 科研與儀器： 為需要高精度紫外飛秒聚焦的先進科研設備提供核心光學部件。

緊湊體積釋放飛秒激光的工業潛能

Sil Optics 的 S4LFT4015-075-FS 消色差掃描透鏡，通過創新的全熔融石英光學設計和精密的色彩校正技術，成功解決了高功率紫外飛秒激光應用中的核心瓶頸——掃描場邊緣的色差導致的聚焦光斑畸變。它在實現出色光學性能（高透射、低遠心誤差、優異圓度）的同時，將體積、重量和長度壓縮到極致，并提供了業界領先的138mm工作距離和高損傷閾值。

這款透鏡不僅是一個光學元件，更是推動飛秒激光技術從實驗室邁向大規模工業應用的關鍵賦能者。它讓工程師能夠更自由、更可靠地在緊湊的空間內駕馭飛秒激光的驚人能量和精度，為下一代精密制造、半導體技術和醫療設備的發展鋪平了道路。對于尋求在高功率紫外飛秒領域突破精度和效率極限的用戶而言，S4LFT4015-075-FS 無疑是一個極具吸引力的解決方案。
